ZJTL-S礦渣立磨機是我公司依據多年的立磨機研發生產經驗，針對粒化高爐礦渣特殊產品，經過多單位合作專業團隊潛心研究，進行了立磨機熱力系統計算、設備選型計算、主參數計算、選粉機計算研究等而研發設計的超細粉磨設備，它集粉磨、烘干、分級于一體，具有粉磨效率高、烘干能力強等特點。實現了工藝簡化，占地面積少，投資省，電耗大幅度降低，使用壽命長，運轉率高的超細粉磨革新工藝技術。
礦渣立磨機原礦渣經抓斗機進入喂料倉，計量后由輸送皮帶送入螺旋喂料裝置喂入ZJTL輥式立磨機，在磨內物料隨磨盤旋轉在離心力的作用下從中心向邊緣移動，經過壓實、脫氣、粉磨過程后，物料在磨盤邊緣被從風環進入的熱風帶起，并瞬間烘干，較細顆粒被帶到選粉機進行分選，粗粉返回磨盤再粉磨。合格細粉被帶入袋式收塵器，進行成品收集后氣粉分離。成品收集后經輸送進入成品散裝庫，廢氣經風機消音后排出。部分難磨的大顆粒物料(及鐵瘤子、鐵渣)在風環處通過吐渣口進入外循環系統，經除鐵后再次由提升機喂入磨內粉磨。
磨機烘干和通風需要的熱空氣由熱風爐提供，不足部分由冷風閥從大氣中補充。系統風量大烘干能力強，入磨物料水分可達8-15%.
磨輥運轉阻力小、能耗低
礦渣立磨機錐形磨輥，對磨盤有傾角，磨輥于磨盤在加壓粉磨過程中以滾動摩擦為主，而大直徑磨盤的滾動阻力很小，所以單位能耗低。復合輥套，工藝性和可焊性好，壽命長。曲臂加載，承擔磨輥固定和導向的擺動曲臂位于立磨機筒體之外。
水平磨盤，中心下料,布料均勻
礦渣立磨機粉磨料層只有20-30mm，顆粒易被粉碎，故能耗低、效率高。磨盤周邊環形噴嘴進行了特殊設計降低噴嘴的通風阻力，以防止噴嘴向上吹出空氣流對磨輥及其他零部件造成磨損，對于礦粉立磨機，環形噴嘴設立旁路裝置，可以使鐵件從沒有氣流通過的排卸溜子分離出來，隨后由金屬分離器排除，使立磨機內部機件磨損減到小。
針對性的設計
針對不同產能要求，設計不同規格和數量的磨輥，包含增強料床穩定性的輔輥，2+2(3+3)形式的磨輥設計更適合粉磨礦渣。
較好的加載系統
礦渣立磨機液-氣組合的彈簧加載系統緩沖器的設計，使立磨機整個運行過程中輥磨部件之間無金屬性接觸。
節能效果更加明顯
礦渣立磨機由于粉磨機理念先進，工藝過程簡捷，裝機容量小，粉磨超細礦粉相對于傳統的管磨系統可節省45-60%的電能，粉磨水泥可節省35-40%的電能。
ZJTL輥式立磨機和管磨電耗對比：
水泥 | 礦渣 | |||||||
比表面積 m2/kg | 330 | 400 | 400 | 500 | ||||
磨機形式 | ZJTL磨 | 管磨 | ZJTL磨 | 管磨 | ZJTL磨 | 管磨 | ZJTL磨 | 管磨 |
主電機電耗 kW·h/t | 27.6 | 54.2 | 31.3 | 65.9 | 29.6 | 69.5 | 37.6 | 85.1 |
風機電耗 kW·h/t | 6.9 | 4.2 | 8.3 | 4.9 | 8.4 | 7.6 | 10.0 | 12.0 |
總計 | 34.5 | 58.4 | 39.6 | 70.8 | 38 | 77.1 | 47.6 | 97.0 |
ZJTL磨/管磨 （電耗） | 0.591 | 0.559 | 0.493 | 0.490 | ||||

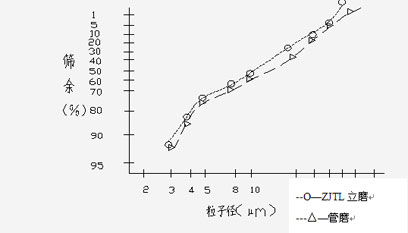

ZJTL輥式立磨粉磨礦粉和水泥，其產品顆粒級配與管磨磨出的產品相似
ZJTL輥式立磨機磨出的水泥制成灰漿需水量多一點，然比表面積比管磨水泥較低的情況下，凝結時間相同，抗壓強度高出15%，由此可見用ZJTL輥式立磨機磨出的水泥質量優于管磨水泥質量。產品顆粒級配對比，結果基本相似。

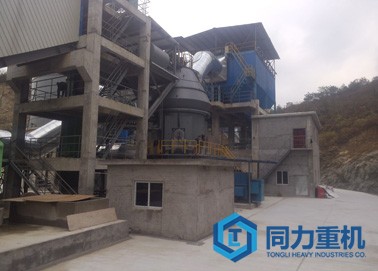

(1)浙江同力重型機械制造有限公司制造的年產60萬噸大型立磨機（ZJTL4640）在上海***建材有限公司順利投產，設備運行穩定，達標達產。
生產情況
【日運轉】: 24小時
【進 料】: 水渣，粒徑2-40mm,
【成 品】: 比表面積≥425m2/kg
【產 量】: 90-110噸/時
(2)浙江同力重型機械制造有限公司制造的年產30萬噸大型礦渣立磨機（ZJTL3630）在寧波***建材有限公司順利投產，設備運行穩定，達標達產。
生產情況
【日運轉】: 24小時
【進 料】: 水渣，粒徑2-40mm,
【成 品】: 比表面積≥425m2/kg
【產 量】: 45-55噸/時
立磨機規格 | 產量(t/h) | 比表面積C㎡/g | 入磨水分 | 功率 |
ZJTL3030S | 35 | 4200～4500 | ＜15% | 1250 |
ZJTL3630S | 50 | 1800 | ||
ZJTL4240S | 65 | 2240 | ||
ZJTL4640S | 90 | 3150 | ||
ZJTL5040S | 120 | 4200 | ||
ZJTL5640S | 150 | 5000 |
